รางเคเบิ้ลเทรย์ (Cable Tray)

 แบบพ่นสี และ แบบชุบกัลวาไนซ์ hdg

รางเคเบิ้ลเทรย์ ชุบกัลวาไนซ์
(Hot Dip Galvanized Cable Tray)

เคเบิ้ลเทรย์

  • Cable Tray ความกว้าง 200-1000mm. ผลิตจากเหล็กแผ่นดำ คุณภาพสูง ความหนา 1.6-2.0 mm.
  • ชุบกัลวาไนซ์ แบบ จุ่มร้อน Hot Dip Galvanized ที่ความหนาไม่เกิน 60-80 ไมครอน อ้างิงมาตรฐาน ASTM , The Canaidan Standard association  หรือ (CSA)

รางเคเบิ้ลเทรย์ ชุบกัลวาไนซ์

ขนาด กว้างxสูงxยาว (มม.)ความหนา (มม.)
200x100x24401.6/2.0
300x100x24401.6/2.0
400x100x24401.6/2.0
500x100x24401.6/2.0
600x100x24401.6/2.0
700x100x24401.6/2.0
800x100x24401.6/2.0
900x100x24401.6/2.0
1000x100x24401.6/2.0

ขอราคา

line id : “@890looaa”

รางเคเบิ้ลเทรย์ (Cable Tray)พ่นสี

เคเบิ้ลเทรย์

  • ความกว้าง 100-800mm. ผลิตจากเหล็กแผ่นดำ คุณภาพสูง ความหนา 1.2/1.6mm.
  • เคลือบผิวด้วย การพ่นสีฝุ่น Epoxy Powder Coatings / สามารถสั่งผลิตพ่นสี อื่นๆได้ตามต้องการ

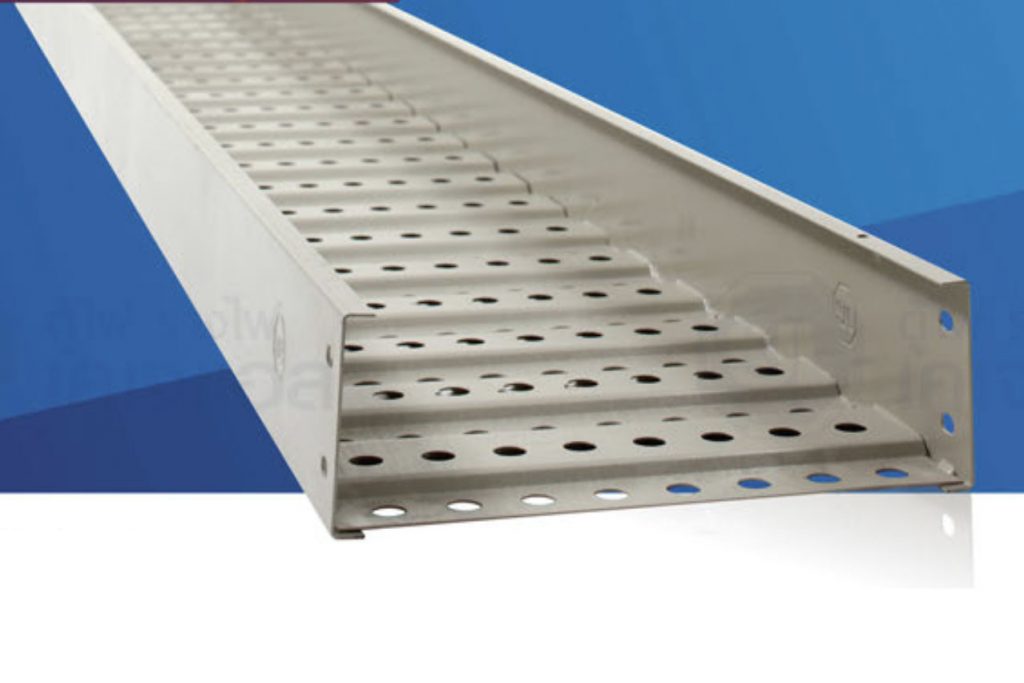

รางเคเบิ้ลเทรย์ ข้างเรียบ แบบพ่นสี Epoxy

ขนาด กว้างxสูงxยาว (มม.)ความหนา (มม.)
100x100x24401.2/1.6
200x100x24401.2/1.6
300x100x24401.2/1.6
400x100x24401.2/1.6
500x100x24401.2/1.6
600x100x24401.6/2.0
700x100x24401.2/1.6
800x100x24401.2/1.6

ขอราคา



line id : “@890looaa”

  • ความกว้าง 100-800mm. ผลิตจากเหล็กแผ่นดำ คุณภาพสูง ความหนา 1.2/1.6mm.
  • เคลือบผิวด้วย การพ่นสีฝุ่น Epoxy Powder Coatings / สามารถสั่งผลิตพ่นสี อื่นๆได้ตามต้องการ

รางเคเบิ้ลเทรย์ ข้างลอน แบบพ่นสี Epoxy

ขนาด กว้างxสูงxยาว (มม.)ความหนา (มม.)
200x100x24401.6/2.0
300x100x24401.6/2.0
400x100x24401.6/2.0
500x100x24401.6/2.0
600x100x24401.6/2.0
700x100x24401.6/2.0
800x100x24401.6/2.0
900x100x24401.6/2.0
1000x100x24401.6/2.0

ขอราคา





line id : “@890looaa”

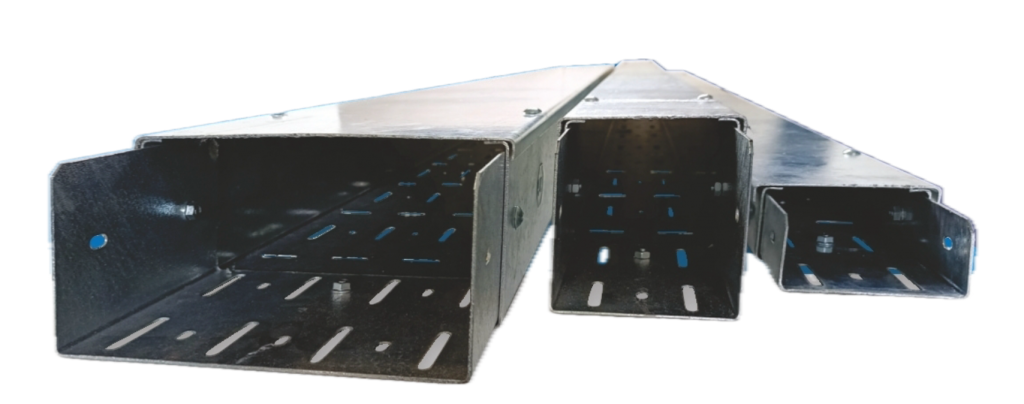

Perforated Cable Tray

รางเคเบิ้ลเทรย์เบา ชุบกัลวาไนซ์



ขนาด สูงxกว้าง (นิ้ว)ขนาด สูงxกว้าง(mm.)ความหนา (mm.)
2”x4”x8 ฟุต50x100x24401.6/2.0
4”x4”x8 ฟุต100x100x24401.6/2.0
4”x8”x8 ฟุต100x200x24401.6/2.0
4”x12”x8 ฟุต100x300x24401.6/2.0
4”x16”x8 ฟุต100x400x24401.6/2.0
4”x20”x8 ฟุต100x500x24401.6/2.0
4”x24”x8 ฟุต100x600x24401.6/2.0

อุปกรณ์ รางเคเบิ้ลเทรย์ (แบบพ่นสี  และ ชุบกัลวาไนซ์)

ข้องอขึ้น ข้องอลง เคเบิ้ลเทรย์

ข้องอขึ้น ข้องอลง

ข้องอฉาก เคเบิ้ลเทรย์

ข้องอฉาก

สามทาง เคเบิ้ลเทรย์

สามทาง

สี่ทาง เคเบิ้ลเทรย์

สี่ทาง

ฝาราง เคเบิ้ลเทรย์

ฝาราง

ฝาข้องอขึ้น เคเบิ้ลเทรย์

ฝาข้องอขึ้น

ฝาข้องอลง เคเบิ้ลเทรย์

ฝาข้องอลง

ฝาข้องอฉาก เคเบิ้ลเทรย์

ฝาข้องอฉาก

ฝาสามทาง เคเบิ้ลเทรย์

ฝาสามทาง

ฝาสี่ทาง เคเบิ้ลเทรย์

ฝาสี่ทาง

คานล๊อค เคเบิ้ลเทรย์

คานล๊อค

แผ่นปิดหัวท้าย เคเบิ้ลเทรย์

แผ่นปิดหัวท้าย

แป้นรองรับ เคเบิ้ลเทรย์

แป้นรองรับ

ข้อต่อตรง เคเบิ้ลเทรย์

ข้อต่อตรง

ข้อต่อโยกขึ้นลง เคเบิ้ลเทรย์

ข้อต่อโยกขึ้นลง

ข้อต่อลงตู้ เคเบิ้ลเทรย์

ข้อต่อลงตู้

ข้อลดความกว้าง 10 cm เคเบิ้ลเทรย์

ข้อลดความกว้าง 10 cm

ข้อยึดเพดาน เคเบิ้ลเทรย์

ข้อยึดเพดาน

ข้อโยกคอม้า เคเบิ้ลเทรย์

ข้อโยกคอม้า

แผ่นกั้นกลาง เคเบิ้ลเทรย์

แผ่นกั้นกลาง

แป้นยึดกำแพง เคเบิ้ลเทรย์

แป้นยึดกำแพง

ข้อต่อบานพับ เคเบิ้ลเทรย์

ข้อต่อบานพับ

เจล๊อค เคเบิ้ลเทรย์

เจล๊อค

TIP

Cable tray เป็นอุปกรณ์ที่ใช้สำหรับจัดเก็บและรองรับสายไฟฟ้าและสายโทรศัพท์ในอาคาร โดยเฉพาะอย่างยิ่งในอาคารที่มีการใช้งานไฟฟ้าและเครื่องใช้ไฟฟ้ามากๆ เคเบิ้ลเทรย์เป็นทางเลือกที่ดีสำหรับการจัดเก็บและรองรับสายไฟฟ้าอย่างปลอดภัยและเป็นระเบียบ

การใช้งาน Cable Tray ช่วยให้สามารถจัดเก็บและรองรับสายไฟฟ้าได้อย่างปลอดภัยและระเบียบรวมถึงช่วยลดการประสานงานในการติดตั้งสายไฟฟ้าอีกด้วย และยังช่วยลดความเสียหายในการติดตั้งสายไฟฟ้าจากการแตกหัก หรือถูกเคลื่อนตำแหน่งจากการเคลื่อนย้ายอุปกรณ์ในอาคาร

นอกจากนี้ Cable Tray ยังช่วยให้ง่ายต่อการเข้าถึงและบำรุงรักษาสายไฟฟ้า เพราะสามารถดูแลรักษาได้ง่ายเนื่องจาก Cable Tray ถูกออกแบบให้สามารถเปิดให้เข้าถึง สายไฟฟ้าได้โดยง่าย เช่นเดียวกับการตรวจสอบสายไฟฟ้าหรือการบำรุงรักษาอุปกรณ์ในตู้ไฟฟ้า

การเลือกใช้ Cable Tray ควรพิจารณาให้ถูกต้อง เพราะต้องมีการคำนึงถึงความต้องการของการใช้งาน รวมถึงแบบของอาคาร และการติดตั้งเครื่องใช้ไฟฟ้า การเลือกใช้รางที่ไม่เหมาะสมอาจทำให้เกิดความเสี่ยงต่อความปลอดภัยของอาคารและอุปกรณ์ไฟฟ้า

นอกจากนี้ตัวราง ยังมีหลายแบบที่แตกต่างกันในเรื่องขนาดและวัสดุที่ใช้สร้าง โดยสามารถเลือกใช้รางได้ตามความต้องการของการใช้งาน ตั้งแต่รางขนาดเล็กสำหรับใช้ในอาคารเล็กๆ จนถึง ขนาดใหญ่สำหรับใช้ในโรงงานหรืออาคารขนาดใหญ่

ในการติดตั้งรางควรคำนึงถึงการระบายความร้อนอย่างถูกต้อง เพราะการใช้งานราง และสายไฟฟ้าอาจทำให้เกิดความร้อนขึ้น และอาจส่งผลต่อความเสียหายของอุปกรณ์ไฟฟ้า ดังนั้น การติดตั้งราง ต้องมีการระบายความร้อนให้เพียงพอและเหมาะสม
